Привет, в планшетах samsung galaxy tab производитель очень неудачно «продумал» расположение порта зарядки – снизу планшета, из-за чего он мягко говоря не долговечный. В один прекрасный момент вы можете обнаружить, что планшет либо не определяется компьютером, либо не заряжается. В обоих этих случаях, почти наверняка виновен кабель, а именно – он либо переломился, либо оторвался от контакта. Конечно можно купить новый, но цена у него – не совсем демократичная (что у оригинального, что у китайского), да и починить что то всегда интересно. Короче о том, как это можно сделать читайте ниже.
Все что вы будете делать – делаете на свой страх и риск, если вы доломаете ваш провод, что-то не так припаяете и спалите планшет, обожжете пальцы, ткнете в глаз отвёрткой, забудете выключить паяльник и устроите пожар – я не виноват и ответственности никакой не несу.
Нам понадобится – паяльник, флюс или канифоль, небольшая плоская отвертка, бокорезы, изолента, припой и собственно сам кабель для Samsung Galaxy Tab 2.

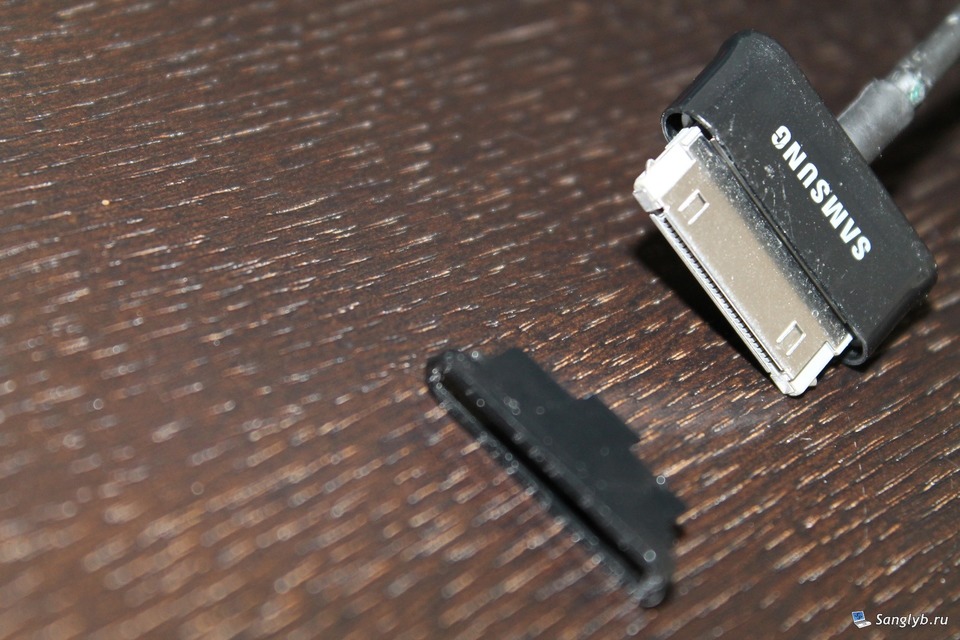

Берем виновника торжества, и подковыриваем со стороны разъема плашку, как показано на фото. Отходит она довольно просто.
Снимаем ее.
Снимаем пластиковый кожух, здесь нужно пошевелить его с боков, и применить некоторое усилие, что бы он слез.
Отрываем наклейку

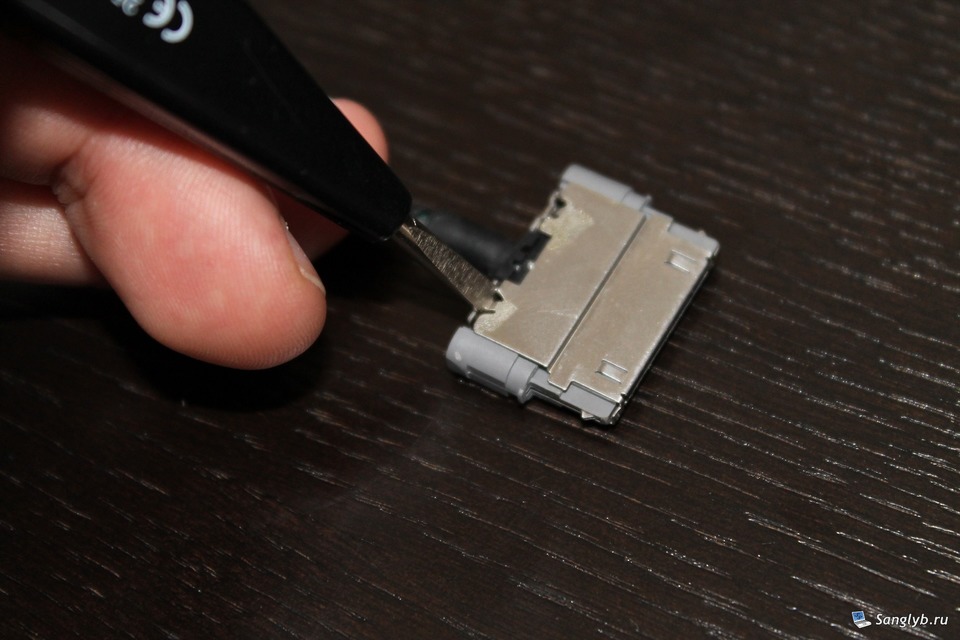

Поддеваем металлический кожух в районе защелок

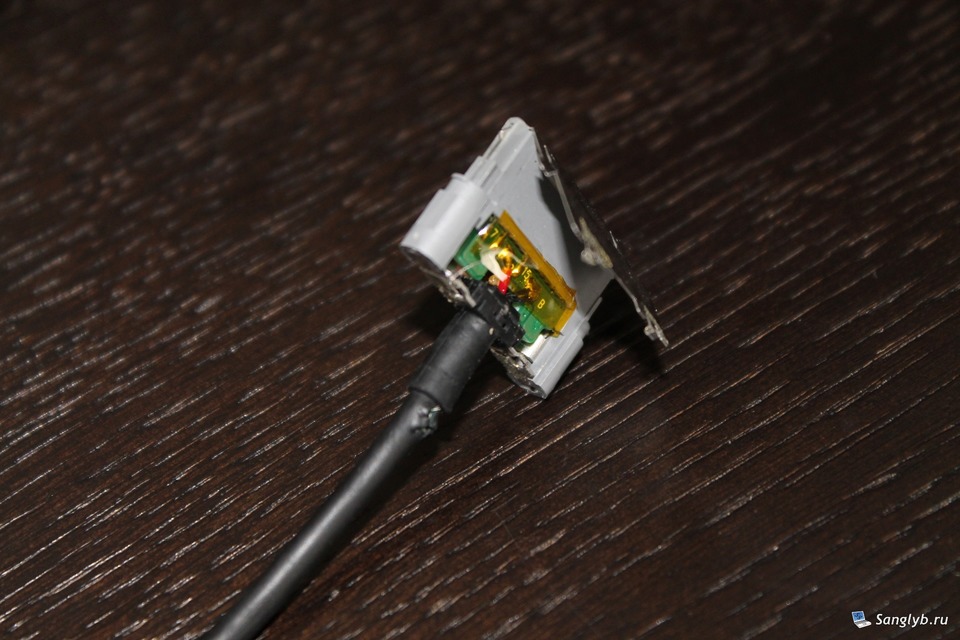

Отгибаем его

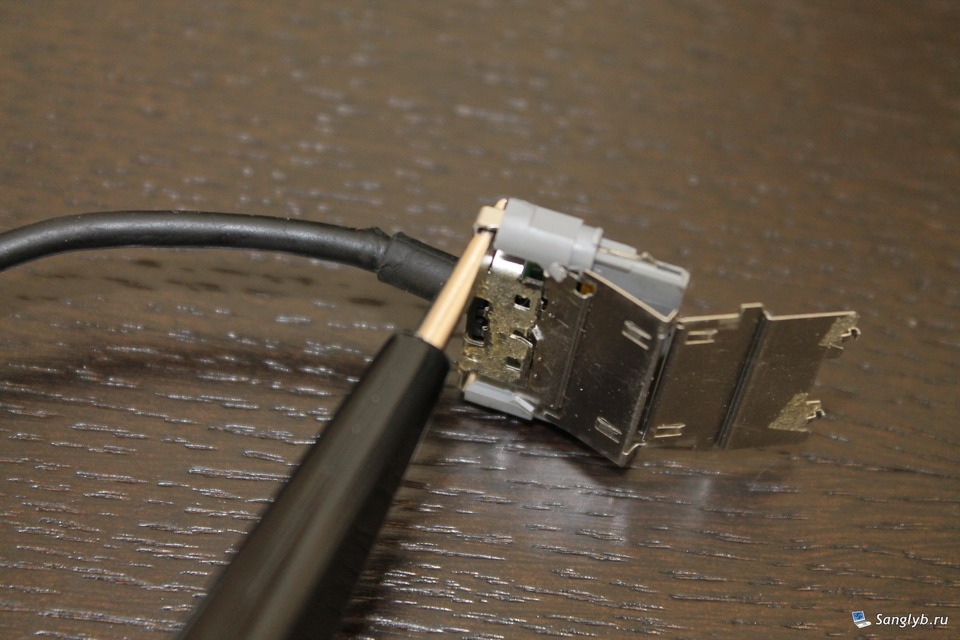

Дальше поддеваем отвертку в «ушки», которые заходят в пластиковый корпус разъема

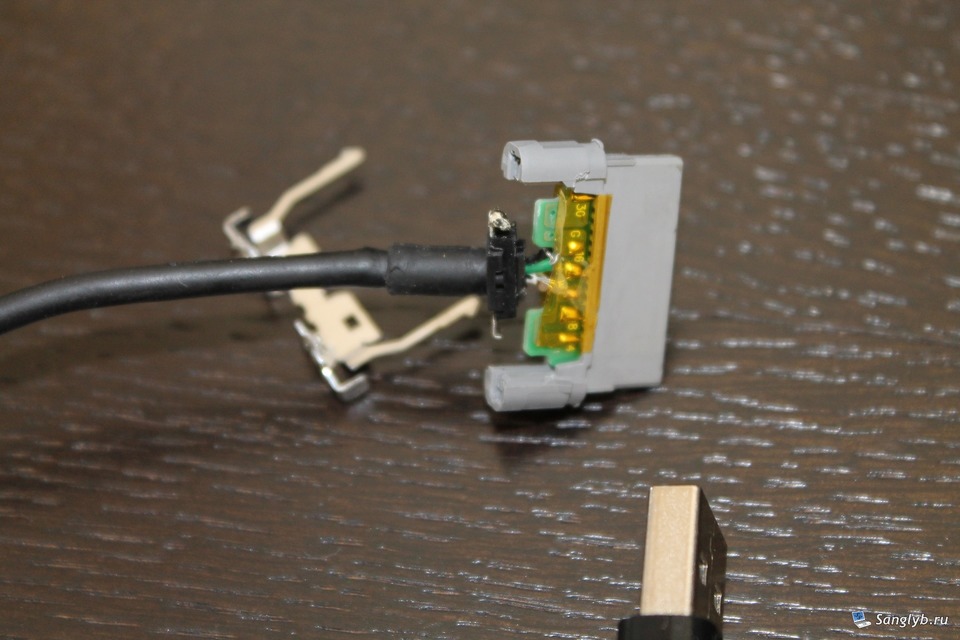

И вынимаем металлическую часть.
Отклеиваем оранжевый скотч

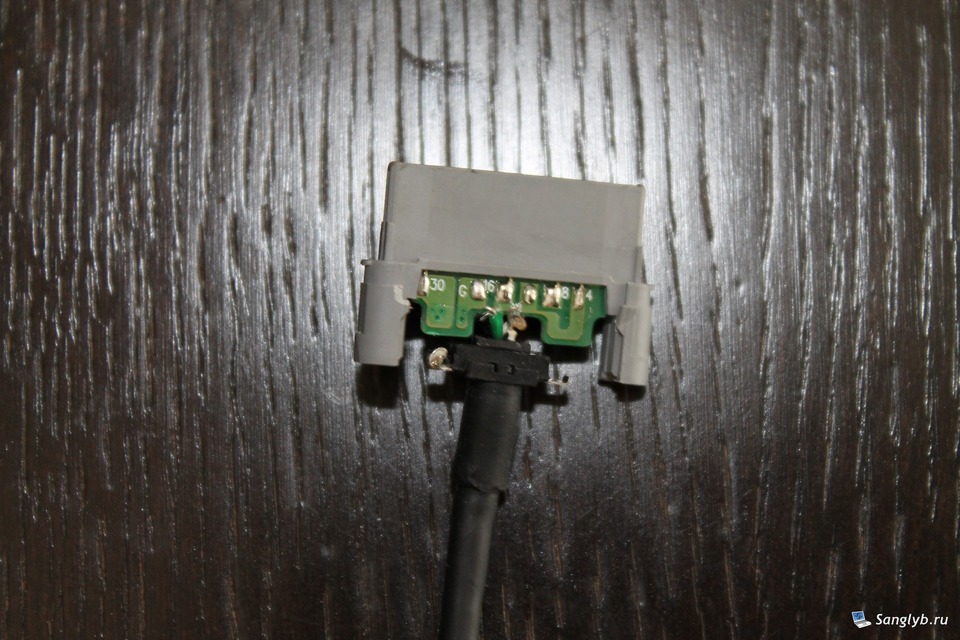

Вот такая красота на оригинальном проводе, на платке подписано какой провод куда припаивать. Видна неисправность – 2 проводка оторваны…

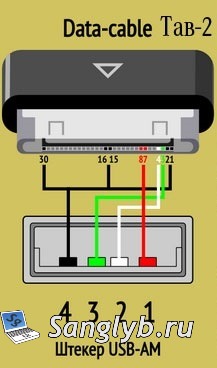

Если вы используете не оригинальный провод, то вам может пригодиться схема:

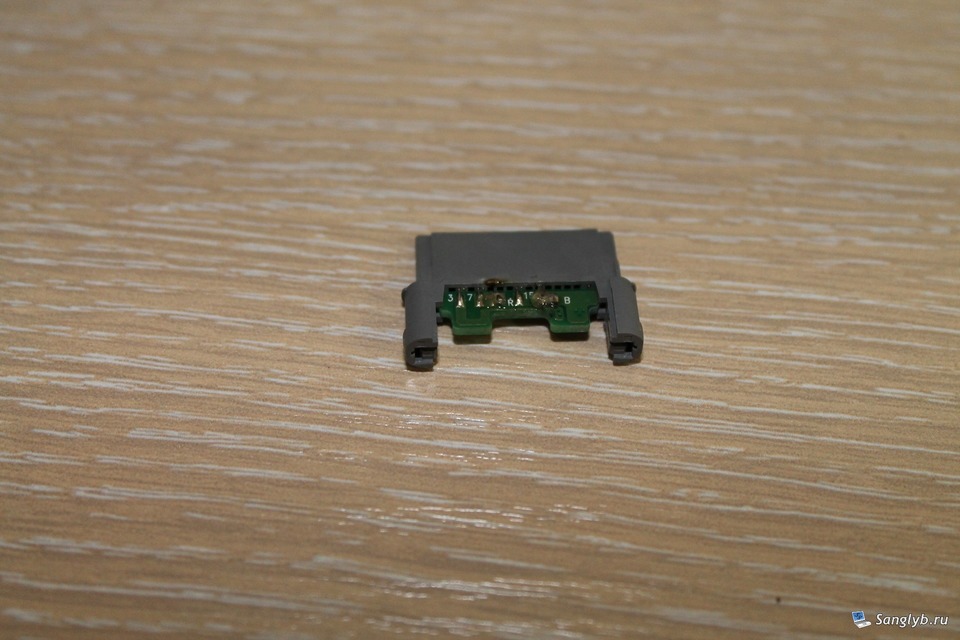

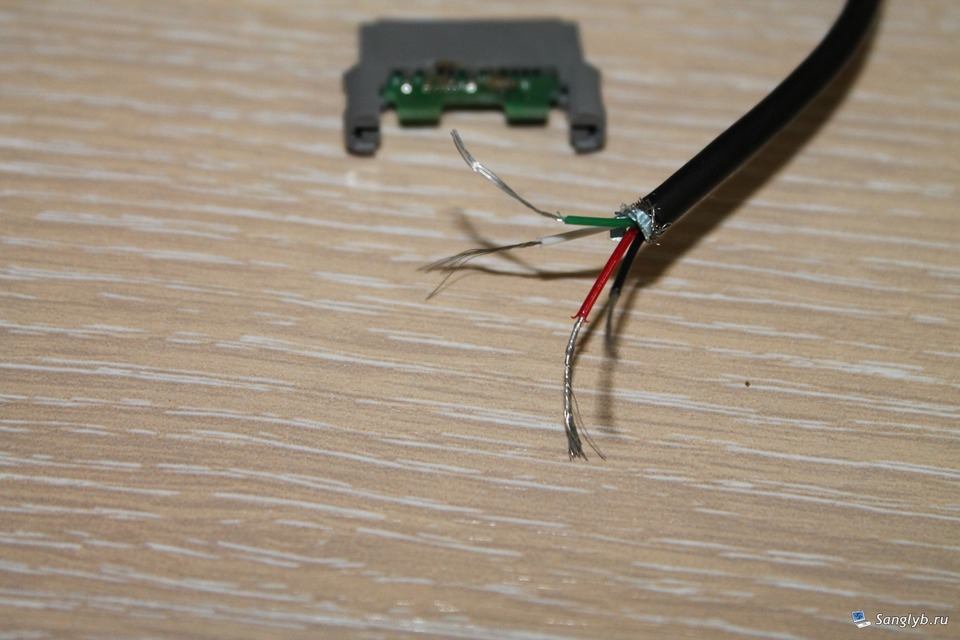

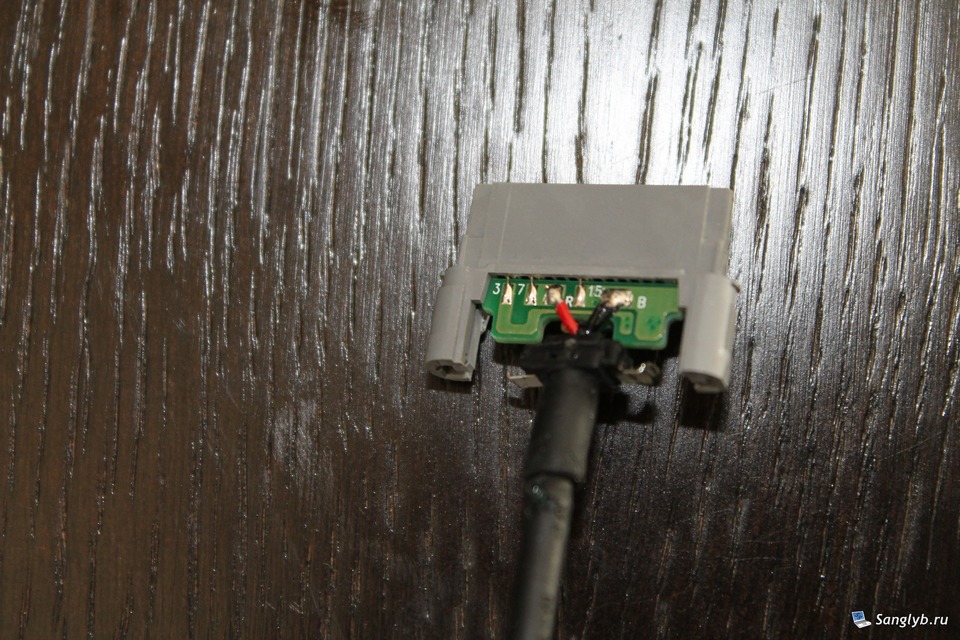

Отпаиваем покоцанный провод, отрезаем кусок, если был перебит на изломе, зачищаем проводники, залуживаем их и припиваем к платке.

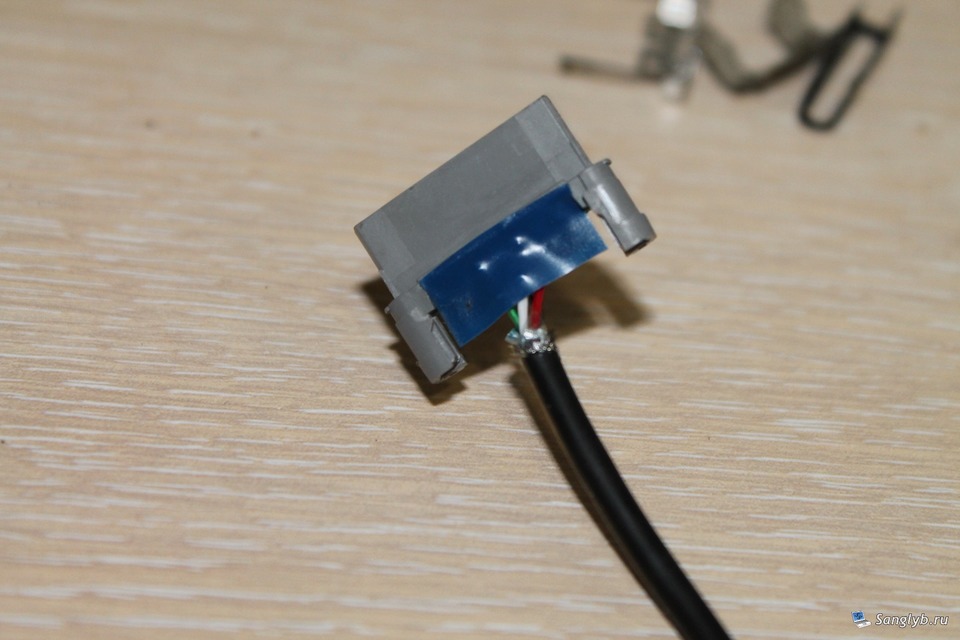

Собираем все в обратной последовательности. Не забываем заизолировать, т.к. скотч родной не клеил, я воспользовался тем, без чего никогда ни что не работает – синей изолентой =)
Закрываем металлический кожух, приклеиваем обратно наклейку
Для того что бы кабель сильно не болтался в отверстии пластикового кожуха, и как следсвие поломка не повторилась, можно сделать несколько витков изолентой, и капнуть суперклеем на место, где провод соединяется с пластиковым корпусом.
Всё, провод готов, можно проверять.
